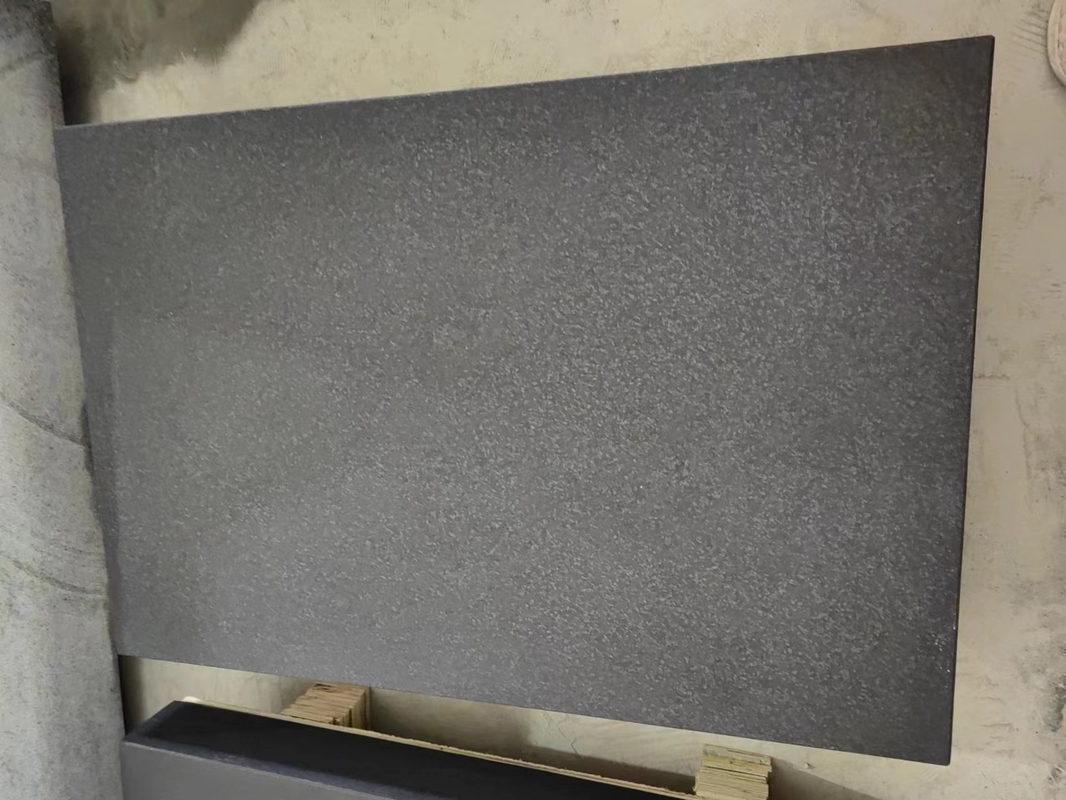

Piatto di superficie del granito con 0.001mm di alta precisione da granito nero
I piatti della superficie del granito sono piani e superficie piana usata come spazio orizzontale di riferimento per la misura dimensionale, è una base per ispezione, toolmaking, misurare, la macchia, il segno e la disposizione. Possono essere fatti da granito, da metallo, da ghisa, o da vetro.
Servendo da punto di riferimento per tutte le misure, i piatti di superficie svolgono un ruolo fondamentale nella qualità che controlla e controllo. Questa superficie è estremamente piana che viene in Grade-00 ad accuratezza di planarità Grade-3 inferiore alla media. Le officine meccanico, tutti i tipi di fabbricazioni precise, la difesa, automobilistiche e produttori aerospaziali richiedono le tolleranze strette per gli strumenti dell'officina meccanico ed i piatti della superficie sono ampiamente usati valutare da accuratezza o da aree deformate sulle parti fabbricate.
Per quanto l'uso, i piatti della superficie devono essere calibrati almeno una volta in maniera regolare, a due volte all'anno, ma il più efficientemente e per uso duraturo, deve essere calibrato semestralmente. I problemi si presentano solitamente in determinate aree che hanno frequente uso, la calibratura così frequente si assicurerà di scheggia, deformando, o l'usura non ha osservato. Una superficie irregolare urterà la funzionalità efficiente di intero piatto che causa gli errori nelle misure e nel passaggio delle parti disertate controllate.
Proprietà materiali del piatto di superficie: Per fare un piatto di superficie ideale, il materiale deve avere i seguenti requisiti. Deve avere un alto livello di resistenza di rigidità all'usura e la corrosione esente dalla deformazione del quello proviene dalla torsione
- Il raduno DIN876, grado 00 è per la stanza di ispezione o il laboratorio, il grado 0 è per l'officina.
- Fornito con il certificato di ispezione dei produttori
- Accessorio facoltativo: supporto per il piatto della superficie del granito
presa per il piatto della superficie del granito
Vantaggi:
• Materiale di alta qualità e processo lavorante di precisione assicurare qualità del prodotto.
• Un sistema imputabile del controllo di qualità è degno della vostra fiducia.
• Magazzino e gestione della logistica efficienti assicurare il vostro termine di consegna.
• Una garanzia biennale vi fa senza le preoccupazioni dietro.
La procedura di superficie di calibratura del piatto del granito si riferisce alle norme avanzate dei paesi principali e la sua tolleranza di planarità è conforme al piatto di superficie di JB/T 7975-1999:
Grado 000 =1x (1+d/1000)/μm
Grado 00 =2x (1+d/1000)/μm
Grado 0 =4x (1+d/1000)/μm
Grado 1 =8x (1+d/1000)/μm
(d è la lunghezza della diagonale)
|
Specificazione
Spessore del × di larghezza del × di lunghezza (millimetri)
|
Peso (chilogrammi)
|
Grado di precisione (μm)
|
|
000
|
00
|
0
|
1
|
|
300 × 50 del × 200
|
17
|
1,5
|
3
|
6
|
12
|
|
300 × 50 del × 300
|
19
|
1,5
|
3
|
6
|
12
|
|
400 × 70 del × 300
|
25
|
1,5
|
3
|
6
|
12
|
|
400 × 70 del × 400
|
48
|
2
|
3,5
|
6,5
|
13
|
|
630 × 100 del × 400
|
76
|
2
|
3,5
|
7
|
14
|
|
630 × 100 del × 630
|
155
|
2
|
4
|
8
|
16
|
|
800 × 130 del × 500
|
156
|
2
|
4
|
8
|
16
|
|
× 1000 del × 630 130
|
284
|
2,5
|
4,5
|
9
|
18
|
|
× 1000 del × 750 150
|
338
|
2,5
|
5
|
9
|
18
|
|
× 1000 del × 1000 150
|
450
|
2,5
|
5
|
10
|
20
|
|
× 1600 del × 1000 200
|
963
|
3
|
6
|
12
|
24
|
|
× 2000 del × 1000 200
|
1200
|
3,5
|
6,5
|
13
|
26
|
|
× 1600 del × 1600 300
|
2312
|
3,5
|
6,5
|
13
|
26
|
|
× 2000 del × 1600 300
|
2890
|
3,5
|
7
|
14
|
28
|
|
un × 1600 di 2500 × 300
|
3612
|
4
|
8
|
16
|
32
|
|
un × 2000 di 3000 × 500
|
9030
|
4,5
|
9
|
18
|
36
|
|
un × 2000 di 4000 × 500
|
12040
|
5,5
|
11
|
22
|
44
|
|
un × 2000 di 6000 × 700
|
25284
|
7,5
|
15
|
30
|
60
|
