Dettagli:
Termini di pagamento e spedizione:
|
| Materiale: | granito nero | applicazione: | industria di alta precisione |
|---|---|---|---|
| Tolleranza: | grado 00 | Codice di HS: | 90179000 |
| nome: | Tabella di superficie piana del piatto della pietra dell'avvolgimento di planarità di calibratura de | Metodo di misura: | Manuale |
| norma: | DIN876 | Superficie di lavoro:: | 20±2℃ |
| Accessorio: | Supporto | Durezza: | HS 70 |
| Evidenziare: | piatto della superficie del granito di rendimento elevato,piatto della superficie del granito di co,tavola della superficie del granito di rendimento elevato |
||

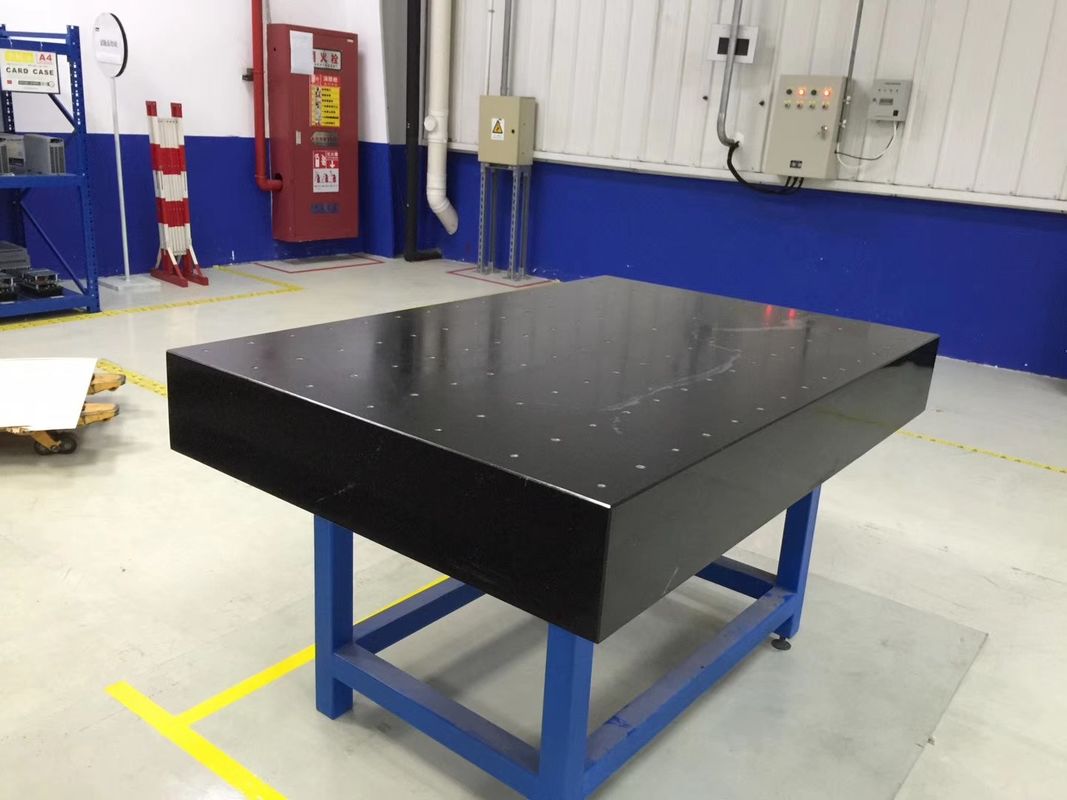

Piatto della superficie del granito di calibratura e di misura della macchina dell'OEM
Un piatto della superficie del granito è necessario nella vostra officina aiutare con l'affilatura degli strumenti quando un punto di riferimento piano è richiesto, è inoltre utile quando segna o controllando la planarità dei vostri strumenti o lavoro. Poiché il piatto è fatto di granito che solido non arrugginirà o che non corroderà ed è garantito per non deformare col passare del tempo o non deformare
| Tavola del laboratorio del piatto della superficie del granito di precisione per misurare | |
| Nome | Piatti che provano granito |
| Materiale | Granito di verde di Jinan |
| Proporzione | 2970-3070 ² di kg/m |
| Resistenza alla compressione | 245-254 ² di kg/m |
| Modulo di elasticità | ² di 1.27-1.47N/mm |
| Coefficiente di dilatazione lineare | 4.6×10-6/℃ |
| Assorbimento di acqua | 0,13% |
| La durezza | HS70 |
| Uso | A. Come strumento di misura di riferimento di precisione B. Measure la planarità, rettitudine della tavola di macchina, ferrovia e piatto di precisione |
| Pacchetto | Scatola di legno |
Il nostro piatto della superficie del granito si riferisce alle norme avanzate dei paesi principali e la sua tolleranza di planarità è conforme al piatto di superficie di JB/T 7975-1999:
Grado 000 =1x (1+d/1000)/μm
Grado 00 =2x (1+d/1000)/μm
Grado 0 =4x (1+d/1000)/μm
Grado 1 =8x (1+d/1000)/μm
(d è la lunghezza della diagonale)
|
Specificazione |
Peso (chilogrammi) |
Grado di precisione (μm) |
|||
|
000 |
00 |
0 |
1 |
||
|
300 × 50 del × 200 |
17 |
1,5 |
3 |
6 |
12 |
|
300 × 50 del × 300 |
19 |
1,5 |
3 |
6 |
12 |
|
400 × 70 del × 300 |
25 |
1,5 |
3 |
6 |
12 |
|
400 × 70 del × 400 |
48 |
2 |
3,5 |
6,5 |
13 |
|
630 × 100 del × 400 |
76 |
2 |
3,5 |
7 |
14 |
|
630 × 100 del × 630 |
155 |
2 |
4 |
8 |
16 |
|
800 × 130 del × 500 |
156 |
2 |
4 |
8 |
16 |
|
× 1000 del × 630 130 |
284 |
2,5 |
4,5 |
9 |
18 |
|
× 1000 del × 750 150 |
338 |
2,5 |
5 |
9 |
18 |
|
× 1000 del × 1000 150 |
450 |
2,5 |
5 |
10 |
20 |
|
× 1600 del × 1000 200 |
963 |
3 |
6 |
12 |
24 |
|
× 2000 del × 1000 200 |
1200 |
3,5 |
6,5 |
13 |
26 |
|
× 1600 del × 1600 300 |
2312 |
3,5 |
6,5 |
13 |
26 |
|
× 2000 del × 1600 300 |
2890 |
3,5 |
7 |
14 |
28 |
|
un × 1600 di 2500 × 300 |
3612 |
4 |
8 |
16 |
32 |
|
un × 2000 di 3000 × 500 |
9030 |
4,5 |
9 |
18 |
36 |
|
un × 2000 di 4000 × 500 |
12040 |
5,5 |
11 |
22 |
44 |
|
un × 2000 di 6000 × 700 |
25284 |
7,5 |
15 |
30 |
60 |
